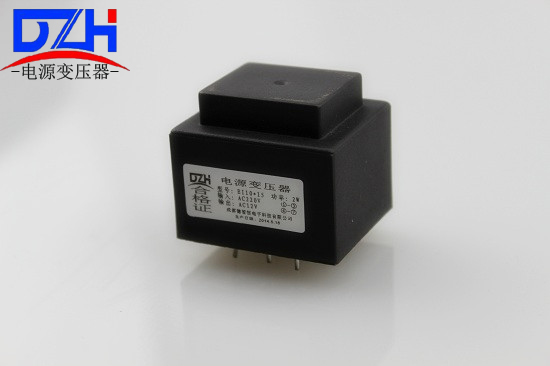

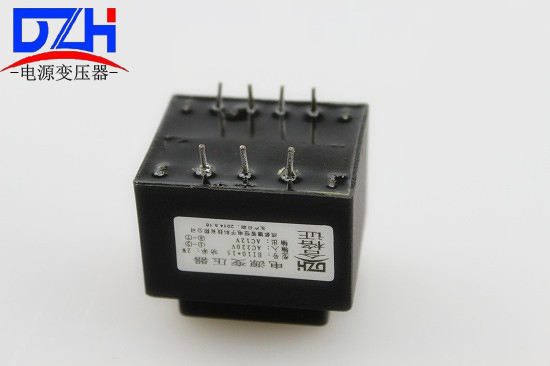

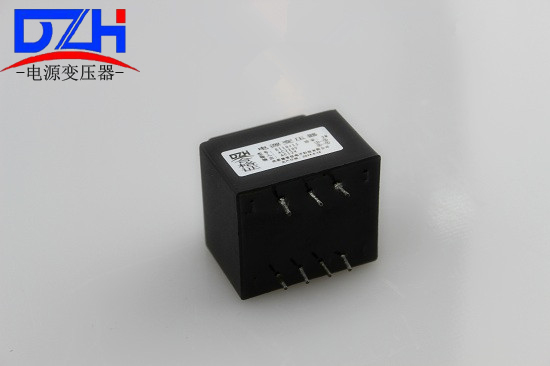

本產品采用耐高溫的增強阻燃骨架和耐高溫的阻燃灌封殼，優質漆包銅線和高磁通密度的硅鋼片所組成。鐵芯為EI型鐵芯。防水性能好、體積小、效率高、成本低、溫升低、接線安全可靠、防護等級高、電氣性能好等特點，能夠的在額定負載下長期有效工作。適用于50～60Hz的交流電路中，廣泛應用于儀器儀表電源、醫療設備、家用電器和工業設備電源。
產品功率：3W 輸出電壓：按客戶需求

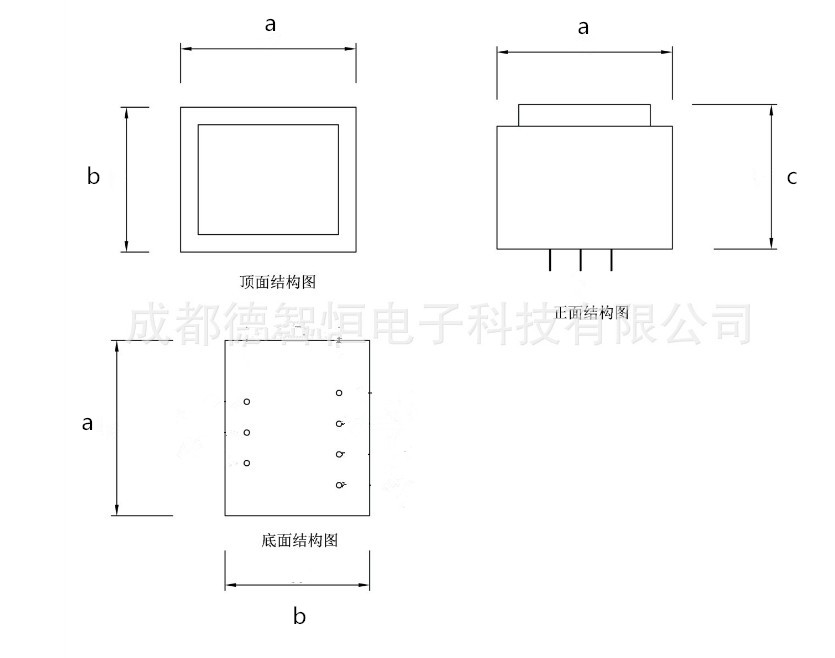

產品型號：3w EI13*17灌封變壓器 外形尺寸：43*35*31

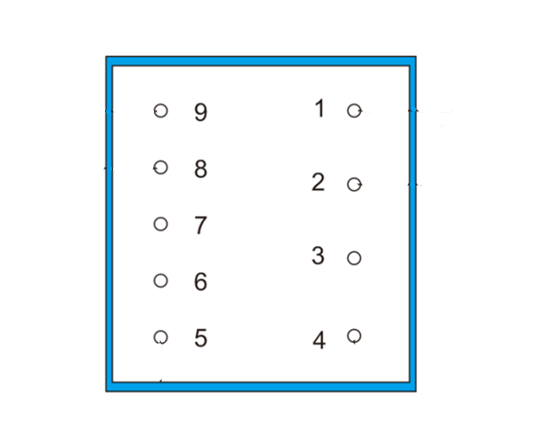

輸入電壓：AC220V 針腳：4+5
應用范圍：PCB板、空調、電飯煲、洗衣機、等電器
生產流程：繞線→ 裝磁芯→包膠→焊錫→激光打標→檢測→含浸→烘烤→檢測→裝箱
使用環境
1、周圍空氣溫度-5℃至+40℃，
2、安裝地點海拔不超過2000m；
3、變壓器在50厘米范圍內請不要放置其他易燃易爆物品，1厘米不要放置其他物品，確保變壓器有良好的散熱環境，保證安全。
請準確計算負載功率，切勿超載。輸出請勿短路，如無輸出時，請斷電一分鐘再通電使用。通電使用前，請仔細確認變壓器是否鏈接正確，嚴謹變壓器線路接反。
4、無劇烈震動和沖擊振動的地方
5、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方；
6、不受雨雪侵襲的場所。
產品特點：
灌封變壓器型號列表（部分產品） |
型號 | 容量(VA) | 輸入電壓 | 輸出電壓 | 外形尺寸 長寬高 | 針腳 |
EI8*11 | 1 | 按 客 戶 需 求 生 產 | 按 客 戶 需 求 生 產 | 31*27*27 | 3+4 |
EI10*15 | 2 | 38*32*31 | 3+4 |
EI13*17 | 3 | 43*35*31 | 4+5 |
EI13*20 | 4 | 44*36*31 | 4+5 |
EI13*26 | 5 | 44*36*43 | 4+5 |
EI16*20 | 6 | 52*44*41 | 5+5 |
EI16*24 | 8 | 52*44*46 | 5+5 |
EI16*30 | 10 | 52*44*51 | 5+5 |
EI19*30 | 18 | 60*54*48 | 7+7 |
備注： 1、外形尺寸為參考尺寸，如有特殊要求可以按要求定制
2、以上圖表全部為銅線繞制，如需鋁線需要單獨定制和說明
3、如用戶有特殊要求，本公司可代為設計制造
4、上表僅列明我廠部分產品型號，如需了解更多可致電：028-84374168 |
定制說明
用戶在購買產品時須知：
1、變壓器的基本型號規格，容量及數量。
2、變壓器的初、次級電壓。
3、提供初次級電壓時，同時提供各電壓的容量分配，或參考案例來選取合適型號規格的產品。
4、本公司產品外形和安裝尺寸僅供參考。如尺寸需要改變可在訂貨時特殊說明。
